Avanxe 7 – Aplicación 1: Contador binario de 8 bits

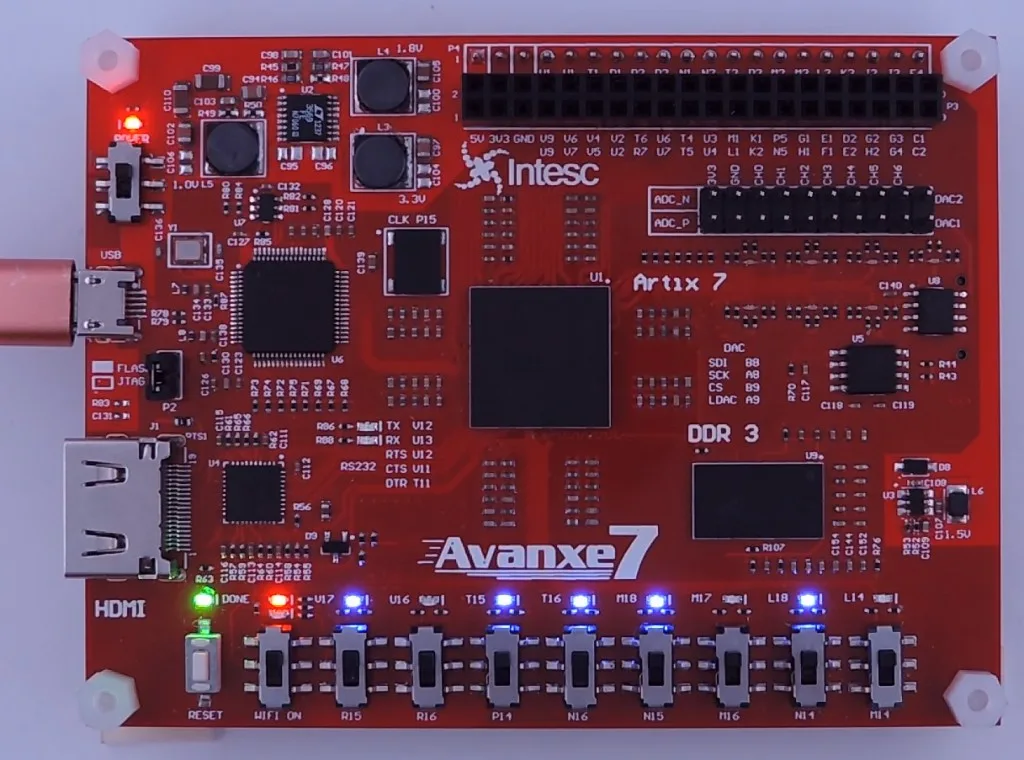

Aplicación demostrativa que configura algunos pines del FPGA como entradas o salidas. La aplicación consta de un contador binario de 8 bits cuya frecuencia cambia dependiendo el valor de los switches, el conteo se observará en los LEDs de la tarjeta.

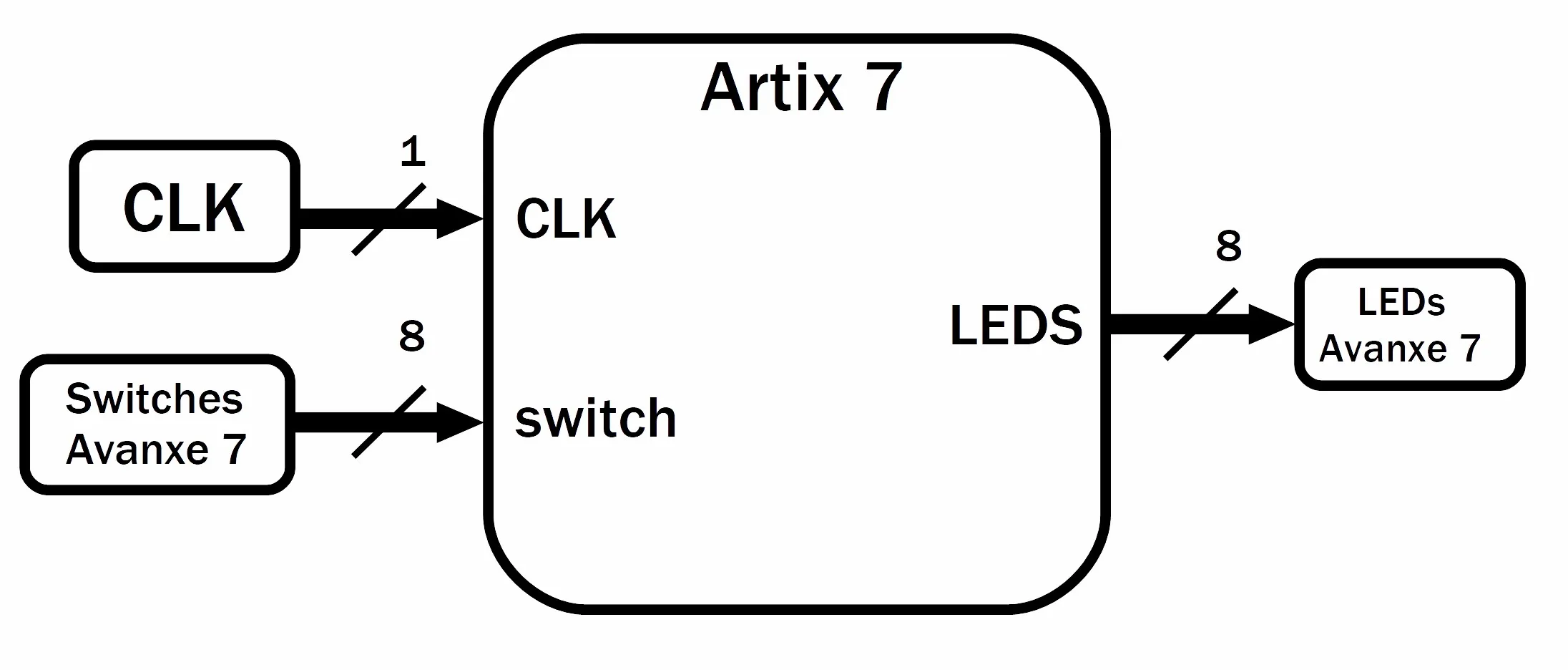

El código en VHDL utiliza contadores que generan retardos para el contador principal que se observa en los LEDs siguiendo el esquema:

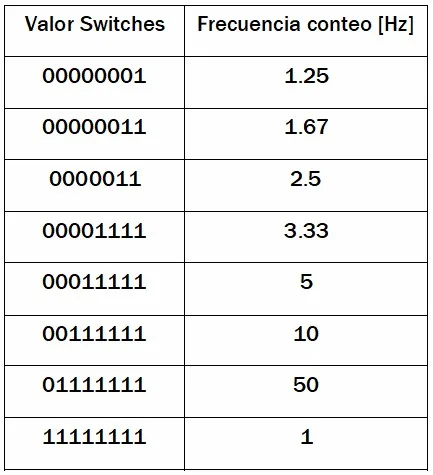

Dependiendo del valor de los 8 switches es la frecuencia del conteo.

Crea un proyecto nuevo y añade los archivos .vhd y .xdc.
